記事の概要: A ラージベベルブレードは、要求の厳しい工業用のスリッティング、トリミング、リサイクル、材料加工用途向けに設計された精密切断コンポーネントです。そのベベル形状は、切削力、エッジ接触、材料分離、振動、バリの形成、ブレードの耐用年数に直接影響します。したがって、安定した生産を維持するには、適切な直径、ベベル角度、材質、硬度、厚さ、バランスを選択することが重要です。このガイドでは、大型ベベルブレードの設計が切断パフォーマンスにどのように影響するか、さまざまな材料に適した構成を選択する方法、ブレードの早期故障の原因、および適切なメンテナンスによってダウンタイムと交換コストがどのように削減されるかについて説明します。 Xinzhe は、寸法精度、耐摩耗性、信頼性の高い切断性能が重要な用途向けに、カスタマイズされた工業用ブレード ソリューションを提供しています。

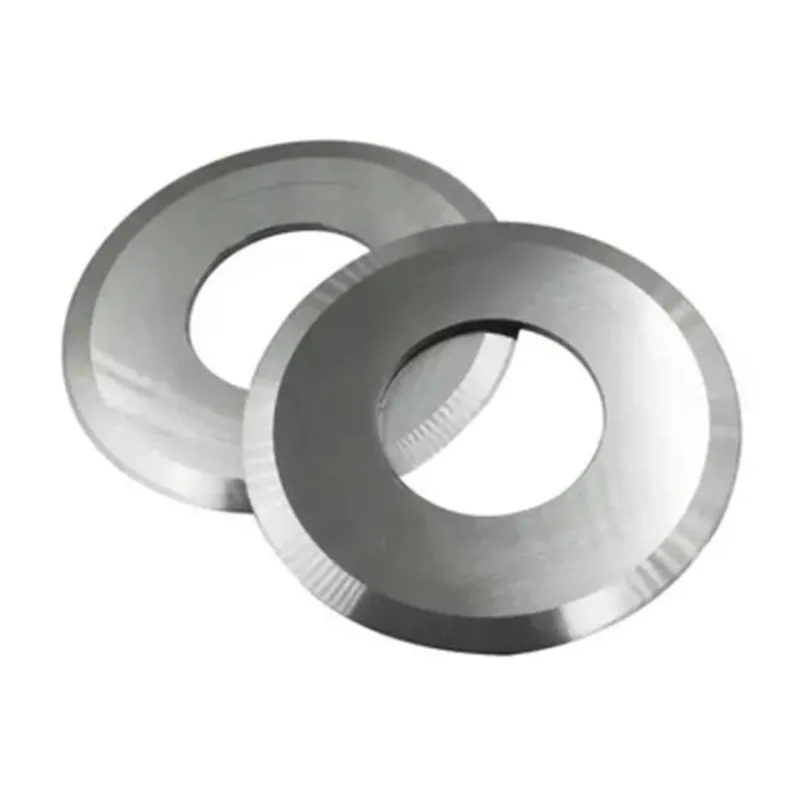

ラージ ベベル ブレードは、意図的に角度を付けた刃先を特徴とする円形の工業用切断ブレードです。単純な平刃の丸ナイフとは異なり、ベベルによりブレード本体と刃先の間の移行が制御されます。この形状により、ブレードに同時に接触する材料の量を減らすことができ、刃先が徐々にワークピースに入るのを助けることができます。
工業生産において、この設計は、材料を切断、トリミング、分離、細断、または連続的に処理する必要がある場合に特に役立ちます。ブレードは比較的高い回転速度で動作するため、切れ味と同じくらい寸法精度とバランスが重要になります。
適切に製造されたラージ ベベル ブレードは、メーカーがいくつかの一般的な製造上の問題に対処するのに役立ちます。
実際の結果は、ブレード単体ではなく、ブレード システム全体に依存します。ブレードの形状、材質、硬度、機械のセットアップ、切削クリアランス、回転速度、送り速度、およびワークピースの特性が連携する必要があります。
ベベル角度は、工業用丸刃の最も重要な特性の 1 つです。刃先がどのように材料にアプローチするかを決定し、切削抵抗の分布に影響を与えます。
適切なベベルを使用すると、切断動作をより段階的に行うことができます。刃先の広い部分を一度に材料に提示するのではなく、角度を付けた刃先により、より制御された切断経路を確立できます。これは、連続的なスリットを伴う用途で特に価値があります。
刃先が適切に設計されている場合、刃は不要な抵抗を少なくして材料に食い込むことができます。切削抵抗が低いと、駆動システムにかかる負荷が軽減され、より安定した機械動作の維持に役立ちます。
ブレードの形状も、完成した刃先の外観と寸法の一貫性に影響します。柔軟な素材では、不適切なベベルにより、素材がきれいに分離されずに、引っ張られたり、伸びたり、変形したりする可能性があります。金属のスリット加工では、形状が正しくないとバリやエッジの変形が発生する可能性があります。
大きな円形ブレードは、多くの場合、かなりの回転速度で動作します。たとえ小さな寸法誤差やバランス誤差であっても、回転速度が増加すると顕著になることがあります。形状とバランスが制御された適切に製造されたブレードは、よりスムーズな操作に貢献します。
このため、大型ベベルブレードの選択は外径のみに基づいて行うべきではありません。完全な切断形状は機械と材料に一致する必要があります。
生産ラインが異なれば、切削工具に対する要求も大きく異なります。ゴムの加工には優れたブレードでも、薄い金属ストリップ、フィルム、紙とプラスチックのラミネート、またはその他の柔軟な素材には適さない場合があります。
| 選択要素 | なぜそれが重要なのか | 一般的な考慮事項 |
|---|---|---|
| 刃径 | 機械と切断システムとの互換性を判断します | 装置仕様と必要切込み深さ |
| 刃の厚さ | 剛性、カーフ、切削抵抗に影響を与える | 材料の厚さと必要なカット幅 |
| ベベル角度 | 刃先の噛み合いと切削動作を制御 | 材料の硬度と用途の要件 |
| 材料 | 耐摩耗性と靭性を決定します | ゴム、金属、フィルム、紙、複合材、その他の素材 |
| 硬度 | エッジの保持力と変形に対する抵抗力に影響を与える | 衝撃と欠けのリスクに対するバランスが取れています |
| バランス | スムーズな高速回転に重要 | 静的または動的バランシング要件 |
| 表面仕上げ | 摩擦や材料の取り扱いに影響を与える可能性があります | アプリケーション固有の仕上げ要件 |
たとえば、硬度を上げることが、すべての用途にとって自動的に最適な解決策になるわけではありません。非常に硬い刃先は切れ味を効果的に維持できますが、使用環境に大きな衝撃が含まれる場合、十分な靭性を持たない過度の硬さは欠けの危険性を高める可能性があります。
したがって、目標は、単一のパラメータを最大化することではなく、バランスのとれたブレード仕様である必要があります。
ブレードの材質は、摩耗挙動、エッジ保持力、靭性、機械加工性、および動作環境に対する耐性に直接影響します。適切な材料は、ブレードが何を切断する必要があるか、および機械がどのように動作するかによって異なります。
産業用アプリケーションの場合、一般的な考慮事項は次のとおりです。
熱処理も同様に重要です。目的は、単に硬い刃を製造することではなく、切断コンポーネント全体にわたって硬度と靱性の制御された組み合わせを確立することです。
要求の厳しい工業用ブレードに対して、新哲は精密な機械加工、研削、熱処理プロセス、および検査手順を使用して、一貫したブレードの性能を維持します。用途に応じて、大型ベベルブレード製品は HRC 60 ～ 63 程度の硬度仕様で製造できますが、最終仕様は常に実際の作業条件に応じて選択する必要があります。
大型ベベルブレードは、円形切削工具が再現性のある分離またはスリッティング性能を提供する必要がある業界全体で使用されています。
廃タイヤやゴム製品は、切削工具に厳しい機械的負荷を与える可能性があります。埋め込まれた補強材、一貫性のない材料の厚さ、研磨性のゴムコンパウンドにより、エッジの摩耗が加速する可能性があります。
適切に選択されたラージ ベベル ブレードは、タイヤの解体、ストリップの切断、ゴム加工システムに必要な切断安定性、耐摩耗性、耐衝撃性の組み合わせを提供します。
金属のスリットには、ブレードの形状と切断クリアランスを正確に制御する必要があります。アルミニウム、ステンレス鋼、その他の金属ストリップは、さまざまな切削負荷と刃先状態を生み出す可能性があります。
ブレードの厚さ、ベベル形状、硬度、振れ、およびアライメントを合わせて評価する必要があります。高品質のブレードであっても、クリアランスや位置合わせが不適切な状態で取り付けると、悪い結果が生じる可能性があります。
柔軟な素材は、切断するのが一見難しい場合があります。過度の切断力は、きれいに分離できずに材料を引き伸ばしたり変形させたりする可能性があります。
薄いベベル形状と鋭く正確に研削されたエッジは、対物レンズが材料の歪みを最小限に抑えたきれいなスリットである場合に特に役立ちます。
円形切断部品は食品加工装置にも使用されます。これらの用途では、切断性能に加えて、材料の選択、表面状態、洗浄性、および用途固有の衛生要件が重要な考慮事項になります。
ブレードの故障の多くは、ブレードの材質だけが原因ではありません。不適切な機械のセットアップ、過剰な送り圧力、不良な位置合わせ、不適切な保管、または不適切な切断パラメータにより、耐用年数が大幅に短くなる可能性があります。
考えられる原因:
実際的な対応:同じ仕様のブレードを交換するのではなく、ワークの特性、切断速度、ブレードの材質、硬度をシステム全体として見直してください。
チッピングは、刃先が予期せぬ衝撃、硬い異物、過度の振動に遭遇した場合、または十分な靭性を持たずに硬度を優先した刃の仕様によって発生する可能性があります。
単純に硬いブレードを選択する前に、機械のアライメント、ブレードの取り付け、ワークピースの一貫性、動作条件を確認してください。
振動は、ブレードの不均衡、シャフトの振れ、不適切な取り付け、機械部品の磨耗、または不適切な回転速度によって発生する可能性があります。大きな円形ブレードは高速での小さな機械誤差を増幅させる可能性があるため、バランスと振れの検査が重要です。
粗いエッジは、切れ味の悪いブレード、不正確なベベル形状、不十分なブレード剛性、過剰な送り速度、または不適切な切削クリアランスによって発生する可能性があります。
正しい解決策は、より鋭利なブレードだけで問題が解決すると仮定するのではなく、特定の材料と機械に基づいたものである必要があります。
ブレードが予想よりも早く繰り返し故障する場合は、実際の動作状態を記録します。
この情報は、メーカーに次のブレード仕様を最適化するためのより良い基盤を提供します。
新哲 は、顧客がカタログの標準寸法以上のものを必要とする産業用切断コンポーネントに焦点を当てています。その製造能力は、重要な寸法と切断形状を制御するために使用される精密機械加工と研削を使用して、幅広い直径の円形ブレードをカバーしています。
新浙社の製品情報によると、同社の製造能力は円形刃径約φ30mmからφ420mmまでをカバーしており、適切な形状やプロセスに対して寸法公差は約±0.01mmに達するという。正確に達成可能な公差は、ブレードの構成と検査要件によって異なります。
新哲 のカスタマイズ プロセスでは、いくつかのパラメータに対処できます。
製造プロセスには、CNC 旋削、精密機械加工、研削、熱処理、極低温処理、バランス検査などが含まれます。 Xinzhe では、寸法、硬度、振れ、バランス、最終品質チェックも実施し、生産バッチ間の一貫性を維持します。
このアプローチは、1 回限りの交換部品ではなく再現可能なブレード仕様を必要とする OEM バイヤーや産業販売業者にとって特に役立ちます。
大型ベベルブレードを注文する前に、次の情報を準備してください。完全な技術データを提供すると、仕様のエラーが減り、カスタマイズ プロセスがスピードアップします。
既存のブレード、機械の取り付け位置、完成した刃先の写真も、エンジニアがアプリケーションをより正確に理解するのに役立ちます。
主な利点は、制御された最先端のエンゲージメントです。適切なベベル形状は、要求の厳しい産業用途において、不要な切断抵抗を軽減し、切断の安定性を向上させ、よりきれいな材料の分離をサポートします。
はい。メーカーや用途に応じて、寸法、ベベル角度、材質、硬度、取付形状、表面処理、バランス要件などをカスタマイズできます。
用途には、ゴム、廃タイヤ、金属ストリップ、アルミ箔、ステンレス鋼、フィルム、包装材料、紙とプラスチックの複合材、皮革、およびその他の工業用材料が含まれます。ブレードの仕様は特定のワークに適合させる必要があります。
いいえ。硬度が高いほど耐摩耗性は向上しますが、硬度が高すぎると、一部の動作環境で衝撃や欠けに対する感度が高くなる可能性があります。硬度と靱性の適切なバランスは、硬度だけを最大化することよりも重要です。
考えられる原因としては、ブレードの不均衡、寸法のばらつき、シャフトの振れ、不適切な取り付け、機械コンポーネントの磨耗、または不適切な動作パラメータなどが挙げられます。ブレードの仕様を変更する前に、静的または動的バランシングと機械のアライメントをチェックする必要があります。
まず、ブレードの鋭さ、ベベルの形状、ブレードのクリアランス、位置合わせ、材料の状態、機械の剛性を確認します。バリの形成は通常、1 つのブレード パラメータの結果ではなく、システム レベルの問題です。
普遍的な交換間隔はありません。耐用年数は、材料の摩耗性、切断速度、生産量、刃の材質、硬度、機械のセットアップ、メンテナンスによって異なります。実際の稼働時間と切断品質を追跡することは、交換計画のより良い基礎となります。
ブレードの寸法、取り付けの詳細、切断する材料、材料の厚さ、機械モデル、動作速度、ベベルの要件、現在のブレードの材料、および既存の切断の問題を提供します。これにより、メーカーはより適切な構成を推奨できるようになります。
ラージ ベベル ブレードは、単に角度の付いた刃を備えた大きな円形のナイフではありません。その性能は、ブレードの形状、材料の選択、硬度、精密研削、バランス、機械の位置合わせ、切削クリアランス、および動作条件の相互作用によって決まります。
産業ユーザーにとって、適切なブレードは、切断精度、耐摩耗性、安定性、靭性、耐用年数の実用的な組み合わせを提供する必要があります。直径または硬度のみで仕様を選択すると、不必要な摩耗、切断品質の低下、振動、欠け、生産のダウンタイムが発生する可能性があります。
新哲は、タイヤのリサイクル、ゴム加工、金属スリット、フレキシブル材料加工、食品機械、その他の産業用切断用途向けにカスタマイズされたラージ ベベル ブレード ソリューションを提供します。実際の作業条件と製造要件を評価することで、お客様は装置や生産目的によりよく適合したブレード構成を得ることができます。
あなたの機械や材料に合った大型ベベルブレードが必要ですか?ブレードの寸法、用途、材質、動作要件をXinzheと共有してください。カスタマイズ仕様、OEM生産、または産業用ブレードの推奨事項については、お問い合わせ新哲 は、生産ライン向けの信頼できる切断ソリューションの開発をお手伝いします。
